厲害了!氣箱脈沖袋收塵器功效多多

什么是氣箱脈沖袋收塵器

氣箱脈沖袋收塵器合了分室反吹和脈沖噴吹清灰等除塵器的優點，克服了脈沖噴吹清灰和過濾同時進行導致清灰效果較差的缺點，擴大了氣箱脈沖袋式除塵器的應用范圍。

氣箱脈沖袋收塵器是采用分室輪流進行清灰，即所謂離線清灰。當某一室進行噴吹清灰時，過濾氣流被切斷，避免了噴吹清灰產生粉塵二次飛揚。

氣箱脈沖袋收塵器的工作原理

含塵空氣從氣箱脈沖除塵器的進風通道進入各室灰斗開在灰斗導流裝置的導流下，大顆粒的粉塵被分離，直接落入灰斗，而較細粉塵均勻地進入中部箱體而吸附在濾袋的外表面上，干凈氣體透過濾袋進入上箱體，并經各切換閥和排風管排入大氣。隨著過濾工況的進行，濾袋上的粉塵越積越多，當設備阻力達到限定的阻力值時， 由清灰控制裝置按清灰時間設定值，按設定程序打開電磁脈沖閥，進行停風噴吹，利用壓縮空氣瞬間噴吹使袋內壓力聚增，將濾袋上的粉塵進行拌落（即使粘細粉塵亦能較底地清灰）至灰斗中，由排灰機構排出。

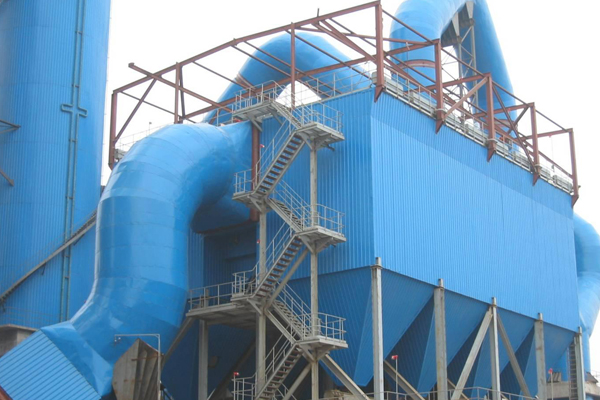

ppc氣箱脈沖布袋除塵器結構組成

ppc氣箱脈沖布袋除塵器主要由上箱體、中箱體、進風通道、支架、濾袋及噴吹裝置，卸灰裝置等組成。

• 殼體部分：包括清潔室（或稱氣體凈化箱）、過濾室、分室隔板、檢修門及殼體結構。清潔室內設有提升閥與花板，噴吹短管：過濾室內設有濾袋及其骨架。
• 灰斗及卸灰機構：卸灰斗可按不同系列、不同進口粉塵濃度，分別設置螺旋輸送機、空氣輸送斜槽和剛性葉輪卸料器(卸灰閥)。
• 進出風箱體：包括進出風管路及中隔板。單排(或單列)結構布置在殼體一側，雙排(或稱雙列)結構布置在殼體中間：32系列較小無箱體，進出風管路分別接于灰斗與清潔室上。
• 脈沖清灰裝置：包括脈沖閥、氣包、提升閥用氣缸及其電磁閥等。
• 壓縮空氣管路及減壓裝置、油水分離器、油霧器等。
• 支柱及立式籠梯、欄桿。

ppc氣箱脈沖布袋除塵器結構特點
